一、產品介紹

屏蔽電泵是屏蔽電機和泵組合的密封整體，具有無泄漏的獨特優點。用來輸送易燃、易爆、腐蝕性、劇毒，易揮發和貴重等液體?；拘褪瞧帘坞姳弥凶罨镜男褪?，用途最廣。在基本型B型的基礎上,根據輸送液體的物化性質和使用條件不同，設計制造了逆向循環型N型、高溫分離型G型、自吸型Z型和泥漿密封型V型等。

二、產品使用范圍

詳細介紹了設計壓力1.0MPa、2.0MPa、3.0MPa、4.0MPa、6.3MPa，輸送介質溫度不超過3502,不含顆粒的B型、N型、G型、Z型及含有少量顆粒的V型屏蔽電泵的使用要求、結構、安裝及維護檢査等內容。

三、產品使用要求

1、嚴禁空載運轉。
2、軸承監測器指示黃色區域時，應分解電泵檢查軸承,指示紅色區域必須停車更換軸承。
3、在保護裝置動作的情況下，沒有查清動作原因并徹底排除故障之前，不允許繼續運轉。此時應檢查三相電阻的不平衡和絕緣電阻。
4、徹底清除裝置內的鐵銹及固體異物。為確保清潔的介質進入泵內，建議在泵入口處安裝過濾器。
5、試運轉應在泵內完全充滿工作液后進行。
6、帶冷卻水的電泵，必須按規定的冷卻水流量接通冷卻水，然后開車運轉。
7、運轉中，如發生異常聲音或振動等，必須立即停車，査清原因，排除故障。
8、不得逆向持續運轉。
9、斷流運轉不應超過30秒。
10、不得在引起汽蝕的狀態下運轉。
11、電泵的正常工作狀態，必須是銘牌規定的性能參數范圍，否則影響電泵的軸向推力。
12、在分解檢查泵時,也應檢查循環管路有無異常情況。
13、規格型號不符，不得使用。
14、運轉前，應充分排氣。
15、小于最小流量時，應增設旁通管線，否則不應運轉。

四、產品構造

1、基本型(B及BA型)

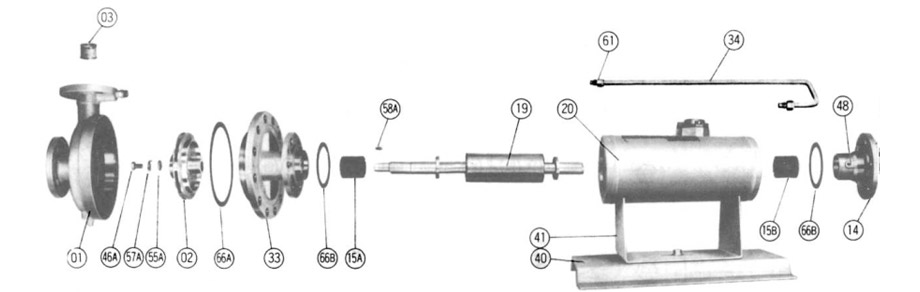

基本型的結構剖面圖如圖1、2,BA型的分解照片如圖3,B-V型、BA-V型剖面如圖4、圖5。
從屏蔽電泵的結構圖可以看出：定子(20)的內表面和轉子(19)表面裝有非磁性的耐腐蝕金屬薄板制成的定子屏蔽套(22)和轉子屏蔽套(21),另外在各自的側面用耐腐蝕的金屬厚板與它們焊接密封起來，與輸送液體完全隔離開,使定子鐵芯和轉子鐵芯不受浸蝕。
輸送的液體一部分從泵(01)的吸入口一泵的排出口一＞循環管(34)-＞后端蓋(14)，后側軸承(15B)與后側軸套(17)之間的間隙t定子屏蔽套(22)與轉子屏蔽套(21)之間的氣隙—前側軸承(15A)與前側軸套(17)之間的間隙—葉輪(02)的平衡孔t葉輪吸入口。軸內循環方式(B-V型、BA-V型)的循環液體流動方向：泵體(01)吸入口葉輪(02)t前端蓋(32)小孔(或連接體(33)小孔-定子屏蔽套(22)與轉子屏蔽套(21)之間的間隙一＞后側軸承(15B)與后側軸
套(17)之間的間隙T后側軸頭螺栓(46E)通孔-軸(16)通孔一＞葉輪(02)。另一少部分液體從電機腔一前側軸承(15A)與軸套(17)之間的間隙—葉輪(02)平衡孔一＞葉輪吸入口。循環液，對于軸承(15A)、(15B)的潤滑冷卻以及電動機的冷卻起著非常重要的作用。因此，在循環液中如果有泥漿雜質或流量不足時,就會導致發生故障。
在液體中旋轉的轉子(19)是由前后兩個軸承(15A)、(15B)所支撐的軸(16)構成一體，在軸(16)的前端裝有葉輪(02),形成沒有軸封的屏蔽電泵。
屏蔽電泵的葉輪(02)所產生的軸向推力，作用于前后推力盤(18)±o
當泵體(01)法蘭與電動機法蘭外徑匹配時，采用B型，否則釆用BA型，通過連接體起尺寸過渡作用。
2、逆向循環型(N及NA型)
逆向循環型的結構剖面圖如圖6、7。
因?yàn)閷?duì)這種泵的軸承(15A)、(15B)潤滑、冷卻以及電動機的冷卻所采用的液體流動方向與基本型方向相反,故稱為逆向循環型。
把易氣化的液體用于凈正吸壓頭(NPSH)余量小的場合時，循環液會受到來自電動機的熱量和軸承(15A)、(15B)磨擦熱量的作用而使液體溫度升高，如果采用基本型，循環液返回到葉輪(02)的入口處，則容易產生汽蝕，而導致泵不能正常工作，為解決這一問題，則釆取循環液不返回到葉輪(2)的入口，而使液體返回到進液罐內，這樣就避免發生汽蝕。
N型泵的循環液，從葉輪(02)排出口，通過前端蓋(32)的小孔一＞定子屏蔽套(22)與轉子屏蔽套(21)之間的氣隙—后側軸承(15B)與后側軸套(17)之間的縫隙t后端蓋(14)-＞回到進液罐內。另外通過前端蓋(32)小孔的循環液其中一部分，由前側軸承(15A)與前側軸套(17)的縫隙-前端蓋(32)與葉輪(02)的輪轂之間的縫隙t葉輪(02)的入口處。
另外，在圖7上所示,NA型的循環液則從連接體(33)的小孔流出，通過前側軸承(15A)與軸套(17)的間隙，以后則與N型的流動方式相同。
3、高溫分離型(結構剖面圖8)
這種屏蔽電泵，全部帶連接體(33),是一種能輸送高溫液體的泵。它是由泵體(01)與葉輪(02)構成的高溫室和定子(20)與轉子(19)等部件構成的低溫室所組成的，這兩個室的液體雖然相同，但是溫度不同，由于連接體(33)和襯套(64)構成的阻尼作用，兩邊液體幾乎不混合一起。
另外,連接體(33)的端面，與電動機接觸面積小，從而減少泵室的熱量傳導到電動機室。
這種泵液體的流動方向如下：
?主流液體:泵(01)吸入口一葉輪(02)—泵(01)排出口
?循環液之一：副葉輪(23)-*定子屏蔽套(22)與轉子屏蔽套(21)之間氣隙t前軸承(15A)與前軸套(17)之間的縫隙-熱交換器一后端蓋-軸(16)端中心孔—回到副葉輪重新循環。
?循環液之二:副葉輪(23)t后軸承(15B)與后軸套(17)之間縫隙—軸(16)端中心孔—回到副葉輪重新循環。
連接體(33)上的傾斜小孔，將葉輪(02)產生的高壓傳入電機腔，防止副葉輪(23)產生氣蝕。4.4自吸型(Z型)

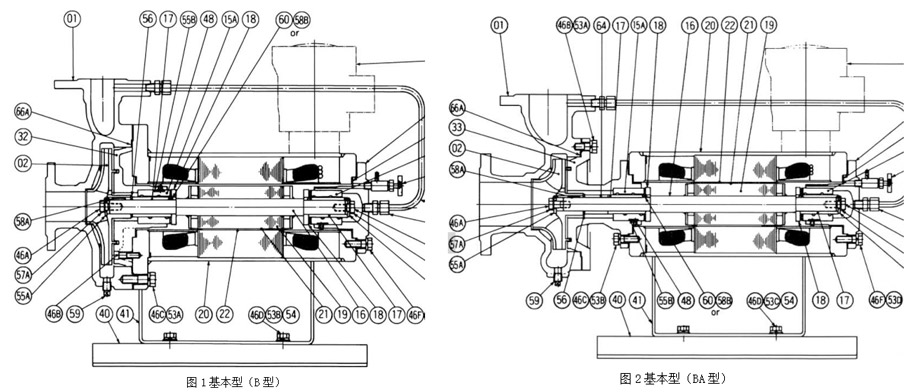

圖1基本型（B型）配圖詳情

圖2基本型（BA型）配圖詳情

圖4基本型（B-V型）配圖詳情

圖5基本型（BA-V型）配圖詳情
